产品详细介绍
产品简介

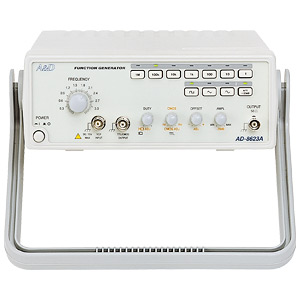

多功能发生器AD-8623A
3MHz的函数信号发生器
正弦波，三角波，方波，锯齿波，脉冲波，如斜波输出
直流偏移调整，可调节占空比
可以控制输出频率因外部电压的输入（VCF）
（输入电压0〜10V，输入阻抗10kΩ的±10％）
|
信号出力部 |
输出频率范围 |
0.3Hz〜3MHz的（7系列） |
|
输出波形 |
方波，正弦波，三角波，TTL输出，CMOS输出，脉冲波，斜波，变形正弦波 |
|
|
输出幅度 |
最大20Vpp（开路时），最大10Vpp（当50Ω终端） |
|
|
输出频率精度 |
拨号精度±（5％+1Hz的），（精度在转盘的位置3） |
|
|
输出阻抗 |
50Ω±10％ |
|
|
衰减器（衰减） |
-20dB±1dB的 |
|
|
DC偏置 |
±10V（开放时），±5V（当50Ω终端） |
|
|
占空比 |
连续直到20％至80％的变量（在1MHz的） |
|
|
正弦波 |
失真率 |
小于1％（0.3Hz〜200kHz的） |
|
方波 |
上升和下降时间/对称 |
为100ns或更少（在最大输出，50Ω终端时）/±2％（0.3Hz〜100kHz的） |
|
三角波 |
线性 |
超过98％（0.3Hz〜100kHz时）/ 95％以上（在100kHz〜3MHz的） |
|
TTL输出 |
输出电压/上升和下降时间 |
3Vpp更多/25ns的或更少 |
|
CMOS输出 |
输出电压/上升和下降时间 |
在4Vpp±1Vpp典型〜14.5Vpp±0.5Vpp的范围内可调/120ns的或更低 |
|
规格保证温度和湿度范围 |
23±5℃、80%RH以下（結露しないこと） |
|
|
电源 |
電圧・周波数：AC100V±10%、50Hz/60Hz、消費電力：約22W（約28VA） |
|
|
外形尺寸 |
218（W）×84（H）×261（D）㎜（突起部含まず） |
|
|
体重 |
約2.0kg |
|
|
饰品 |
電源ケーブル1本、出力ケーブル（BNC－ワニロクリップ）1本、取扱説明書 |
|
